Pan / Expand— расширение стереопанорамы, панорамирование среднего канала


В Adobe Audition предусмотрена возможность расширения стереопанорамы и смещения по стереопанораме так называемого центрального канала. В этих целях используется эффект Pan / Expand. Доступ к его окну осуществляется с помощью команды Effects > Amplitude > Pan / Expand.

Расширение панорамы производится за счет подмешивания сигнала из одного канала в другой При этом в подмешиваемых сигналах подвергаются коррекции соотношения фаз Центральный канал формируется как сумма сигналов левого и правого каналов, это, по существу монофоническая составляющая сигнала Ширина стереопанорамы и положение центрального канала можно изменять динамически Для этого нужно задать соответствующие графики зависимости этих параметров от времени В итоге создается эффект псевдообъемного звучания.

Изменение положения центрального канала на слух ощущается как перемещение по стереопанораме тех источников звука, которые до обработки сигнала эффектом располагались в центре панорамы, причем другие источники звука (находившиеся до обработки не в центре панорамы) кажутся неподвижными Окно эффекта Pan / Expand представлено на рис 6.13

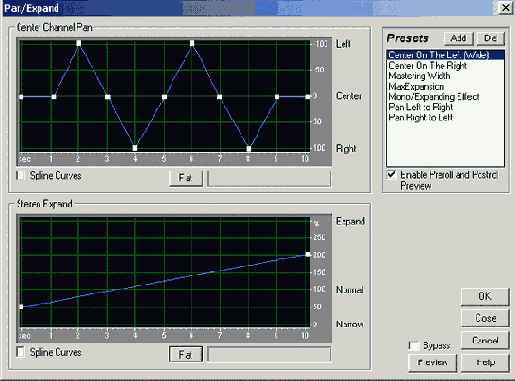

Рис. 6.13. Окно эффекта Pan / Expand

Эффектом обрабатывается выделенный фрагмент волновой формы

В поле Center Channel Pan с помощью мыши вы должны "нарисовать" график изменения во времени положения центрального канала на стереопанораме. Вы можете использовать график как для того, чтобы позиционировать центральный канал в какой-нибудь точке стереопанорамы в пределах от крайне левой (-100%) до крайне правой (100%), так и для перемещения его справа налево или в противоположном направлении.

Перемещая по вертикали и по горизонтали узлы, добиваются изменения формы графика. Чтобы добавить узел к графику, щелкните в той точке координатной сетки, где вы хотите создать изгиб графика. Когда указатель мыши будет совмещен с узлом, вы увидите, что из стрелки он превратится в руку. Для перемещения узла по графику щелкните на узле и, удерживая левую кнопку мыши нажатой, переместите его к новому положению. Чтобы удалить узел, переместите его к правой или левой оконечностям графика. Для того чтобы ввести время и значение стереопозиции для узла графика в цифровой форме, щелкните правой кнопкой мыши на узле. Откроется соответствующее диалоговое окно.

В поле Stereo Expand аналогичным образом вы можете нарисовать график изменения ширины стереопанорамы во времени. Значения, превышающие 100%, соответствуют расширению стереопанорамы. Изменяя ширину стереопанорамы, можно создать интересные эффекты, например, эффект постепенного преобразования монофонического сигнала в сигнал с очень широкой стереопанорамой.

Флажками Spline Curves включается режим сглаживания сплайнами "угловатых" графиков. Вместо прямой линии между узлами графика формируется кривая по методу наилучшего приближения. При сплайновой аппроксимации линия графика, как правило, не будет проходить непосредственно через узлы. В данном случае, используя узлы, вы получаете возможность управлять формой этой кривой. Чтобы построить кривую, отображающую все нюансы вашего замысла, создайте много узлов, расположенных близко друг к другу.

Кнопка Flat служит для возврата графика в состояние, заданное по умолчанию. При этом удаляются все узлы, а график превращается в прямую линию.

Графикам, представленным на рис. 6.13, соответствуют следующие изменения стереообраза обрабатываемого аудиофайла:

  • центральный канал сначала будет находиться в центре панорамы, затем постепенно переместится влево, вправо, влево, вправо и вновь возвратится в центр;
  • стереобаза в начале волновой формы будет сужена до 50% от исходной, затем ее ширина будет постепенно увеличиваться и в конце волновой формы достигнет 200% от исходной.

В этом окне, так же как и во многих других, предусмотрено средство для сохранения созданных вами пресетов и использования готовых предварительных установок. Правда, готовых установок всего 7.

  • Center On The Left (Wide) — смещение центрального канала влево с одновременным расширением стереобзы на 150%.
  • Center On The Right — смещение центрального канала вправо. Ширина стереобазы не меняется.
  • Mastering Width — расширение стереобазы выделенного участка волновой формы на 150%. Положение центрального канала не изменяется. Подобную обработку иногда можно применять в процессе мастеринга.
  • MaxExpansion — максимальное (300%) расширение стереобазы выделенного участка волновой формы. Положение центрального канала не изменяется.
  • Mono/Expanding Effect — имитация стереофонического звучания исходно монофонического аудиофайла. Ширина стереобазы периодически изменяется относительно значения, несколько большего, чем 100%.
  • Pan Left to Right — панорамирование слева направо. Центральный канал постепенно перемещается из крайней левой точки панорамы в крайнюю правую.


  • Pan Right to Left — панорамирование справа налево. Центральный канал постепенно перемещается из крайней правой точки панорамы в крайнюю левую.

Если вы займетесь экспериментальным исследованием действия эффекта Pan / Expand, то обнаружите, что не всегда результаты совпадают с теоретически ожидаемыми. Например, панорамируется не только центральный канал, но и источники звука, смещенные относительно центра панорамы. В этом нет ничего удивительного. Во-первых, на результат обработки в значительной степени влияют стереофонические свойства исходного аудиофайла. Во-вторых, не следует ожидать чуда, ведь в основе эффекта лежат не спектральные или какие-нибудь психоакустические преобразования, а всего лишь операции инвертирования, сложения и вычитания значений отсчетов сигналов правого и левого каналов. То есть эффект Pan / Expand преобразовывает звук так же, как и канальный микшер (см. разд. 6.3.1). Принципиальная разница состоит только в том, что эффект Pan/Expand предоставляет пользователю инструмент графического управления преобразованием панорамы, а канальный микшер — нет.
